【アーケード基板 サウンドボードプレイヤー】 |
|
|
|
|
本機は、アーケードゲーム基板に使用されているサウンドボード部分を接続し、 |
|
そのサウンドボードに使われているサウンドデータを、任意に再生することが出来ます。 |
|
|
※ 本機のみでサウンドは再生できません。 接続するサウンドボードは別途ご用意下さい。 |
|
●動作確認済み対応サウンドボード(11/11/26現在) |
|
|
【タイトー】 |
|
【アルファ電子】 |
|
【アイレム】 |
K1100011A |
|
アルファ電子用ハーネス使用(添付) |
アイレムM52用ハーネス使用(別売) |
・フェアリーランドストーリー |
|
・女三四郎 |
|
SOUND BOARD 59MC07 |
|
M52 SOUND |
・フォーティーラブ |
|
・ブルファイター |
|
・ムーンパトロール |
・ザ運動会 ※1 |
|
・エクイテス |
|
・トロピカルエンジェル |
・アウターゾーン ※1 |
|
・スプレンダーブラスト |
|
・ワンダーホール |
・ビクトリアスナイン ※1 |
・ハイボルテージ |
|
・10ヤードファイト |
|
・ザ高校野球 |
|
(・ジッピーレース)未確認 |
K1100156A |
|
・激走 |
|
・ビッグイベントゴルフ ※1 |
|
|
SOUND BOARD 60MC01 |
|
K1100039A |
|
・スーパースティングレイ |
|
・バギーチャレンジ |
|
・カイロスの館 |
|
|
K1100104A |
|
・ワイバーンF−0 ※2 |
|
・N.Y.キャプター ※2 |
|
・バイオレントシューティング ※2 |
|
|
※1 電源投入後(リセット後)はミュートがかかっており発音されませんので、 |
|
サウンドコード「EF」を選択してミュート解除操作の必要があります。 |
|
※2 スピーカー出力はサウンドボード上のYコネクタより別配線が必要です。 |
|
|
【ATARI】 |
|
STARWARS用ハーネス使用(別売) |
|
・STAR WARS |
|
(・EMPIRE
STRIKES BACK)未確認 |
|
|
【Williams】 |
|
Williams用ハーネス使用(別売) |
|
|
Part No.
5766-12130-00 AUDIO BOARD |
|
・SMASH T.V. |
|
|
PINBALL
System11B(CPUボード側の音源は再生不可) |
|
・Black
Knight 2000 |
|
・Swords of
Fury |
|
以降未確認 |
|
(・Bad Cats) |
|
(・Banzai
Run) |
|
(・Big Guns) |
|
(・Cyclone) |
|
(・Earthshaker) |
|
(・Elvira and
the Party Monsters) |
|
(・Jokerz!) |
|
(・Mousin'
Around!) |
|
(・Police
Force) |
|
(・Space
Station) |
|
(・Taxi) |
|
(・Transporter
the Rescue) |
|
(・Whirlwind) |
|
|
|
|
|

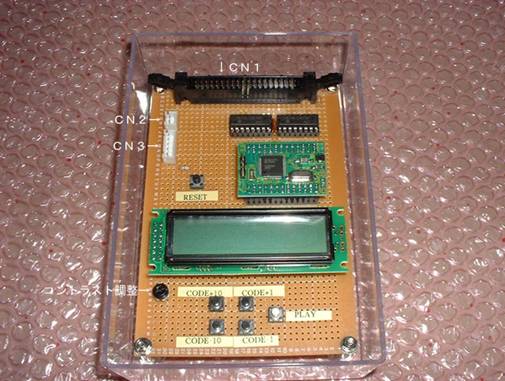

【コネクタ仕様】 |
|
CN1: タイトー系サウンドボード接続コネクタ(他のサウンドボードは変換ハーネスにて接続) |
|
CN2: スピーカー出力(音量調整はサウンドボード上のボリュームで調整します) |
|
|
1:スピーカー + |
|
|
2:スピーカー − |
|
|
CN3: 電源入力 |
|
|
1:GND |
|
|
2:−5V |
|
|
3:+5V |
|
|
4:+12V |
|
|
5:GND |
|
|
※CN2・CN3は、付属のJAMMAコネクタを使用し、コントロールBOXもしくは筐体に接続します。 |
※各コネクタの脱着は必ず電源を切ってから行って下さい。 |
|
|
【操作ボタン類】 |
|
[CODE+1 /
-1] サウンドコードの1の位を増減 |
|
[CODE+10 /
-10] サウンドコードの10の位を増減 |
|
[PLAY] 選択しているサウンドコードに割り当てられているサウンドを再生 |
|
[RESET] サウンドプレイヤーの初期化(発音停止も兼ねています) |
|
|
[コントラスト] サウンドプレイヤーのLCD画面のコントラスト調整 |
|
|
●本機に関するご不明点やお問い合わせなどはこちらへ |
|
いろいろや ひげねこ堂 |
|
E-mail:
info@higenekodo.jp |
|
|
|

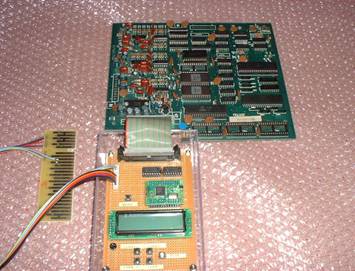

【サウンドボード接続例】 |
|
●タイトーサウンドボード |
|
●アルファ電子サウンドボード |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
